Cкважинный магнитометр LOM-2

Процессорный оверхаузеровский магнитометр LOM-2 является бесклавиатурным, управляемым по порту, прецизионным измерительным прибором циклического типа, основанным на принципе динамической поляризации ядер (эффект Оверхаузера).

Скважинный магнитометр LOM-2 предназначен для измерения модуля индукции магнитного поля Земли в диапазоне 30000-70000 нТл. Эксплуатируется с трехжильным каротажным кабелем.

Преимущества скважинного магнитометра LOM-2:

• Габариты OS-5    Ø34 мм;
• Градиентоустойчивость 20000 нТ/м;
• Время жизни датчика  3 – 5 лет.

Основой скважинного магнитометра LOM-2 служит оверхаузеровский ядерно-прецессионный преобразователь на стабильном рабочем веществе (время жизни 3-5 лет). По сравнению с протонными преобразователями данный тип преобразователя обладает меньшим энергопотреблением, большей чувствительностью и градиентоустойчивостью.

Использование в составе магнитометра LOM-2 микропроцессора и последовательного порта связи позволяет:

• обрабатывать и пересчитывать частоту свободной ядерной прецессии непосредственно в величину модуля измеряемого поля;
• адаптировать обработку сигнала ядерной прецессии в зависимости от условий измерения;
• контролировать качество и условия измерения;
• управлять магнитометром по порту с внешнего блока управления, в качестве которого может выступать специализированный регистратор (каротажная станция) или обыкновенный компьютер;
• проводить автоматическую настройку рабочего диапазона магнитометра, а также "ручную" настройку с внешнего блока управления;
• выводить результаты измерений и дополнительную информацию в цифровом виде через порт автоматически или по запросу.

Высокие технические и эксплуатационные параметры магнитометра LOM-2 в комплекте с различными внешними блоками управления обеспечивают широкие возможности его применения для измерения модуля магнитной индукции при проведении каротажных работ.

Технические характеристики скважинного магнитометра LOM-2:

• Диапазон измерения модуля магнитной индукции  30000-70000 нТл;
• Коэффициент преобразования датчика   1,081012+-0,5;
• Чувствительность (СКО) до 0,05 нТл при цикле 1 сек;
• Дополнительная погрешность измерения в интервале температур 10 С ... + 50 °С    не более 1 нТл;
• Дополнительная погрешность измерения при отклонении первичного преобразователя на угол 45° от оптимальной ориентации  не более 1 нТл;
• Напряжение питания   40-80 В;
• Время жизни рабочего вещества датчика    3-5 лет;
• Градиентоустойчивость    не менее 10000 нТл/м;
• Нестабильность за 8 часов работы    не более 0,3 нТл;
• Время установления рабочего режима    не более 10 сек;
• Длительность однократного измерения    не более 1 сек;
• Цикличность автоматического запуска измерений    1,2,3,4,..... сек;
• Начальная амплитуда сигнала процессии аналогового выхода    0,5-2 В;
• Угол оптимальной ориентации оси цилиндра первичного преобразователя относительно направления магнитного поля:    не ориентируемый;
• Диапазон рабочих температур    -30... +80 °С;
• Габариты (без учета разъемов): зонд    не более 42х1500 мм; блок не более 160х90х60 мм;
• Вес  не более 10 кг.

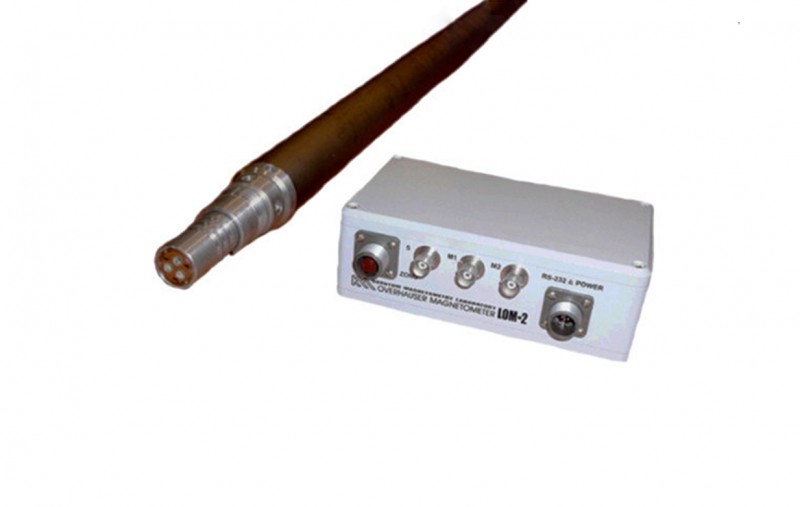

Комплектация магнитометра LOM-2:

• Скважинный цельнотитановый снаряд Ø42 мм с неориентируемым OVH датчиком OS-5;
• Блок электроники LOM-2;
• ПО POSmanager – LOM;
• Комплект кабелей (кабель питания и связи с ПК, кабель зонда).

Страна производитель: Россия.
